Prezentare generală

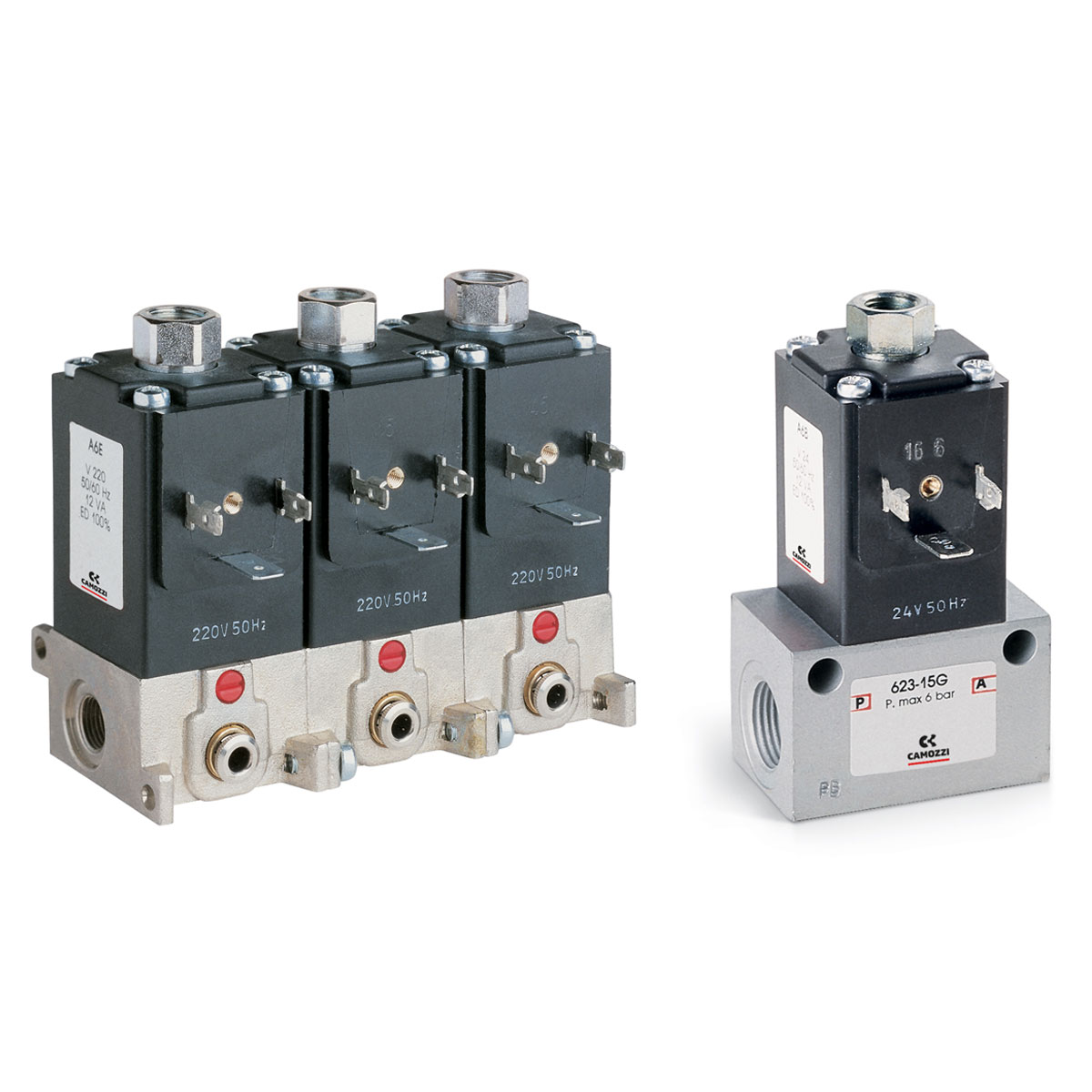

Electrovalvele din seria 6 sunt disponibile cu 2/2 și 3/2 căi, fie NC, fie NO. Aceste electrovalve cu acțiune directă pot fi utilizate cu sau fără lubrifiere.
Corpurile acestor supape pot fi utilizate individual sau în colectoare. Acestea din urmă sunt prevăzute cu porturi filetate G1/8 sau cu un cartuș cu diametrul de 4 încorporat (G3/8 numai pentru 2 căi).
Materiale în contact cu mediul de lucru
- Corp: alamă nichelată – aluminiu anodizat
- Garnituri: FKM (NBR pentru versiunile -50°C)
- Părți interne: oțel inoxidabil
Caracteristici electrice
- Tensiune: 12… 110 V DC – 24 230 V AC 50/60 Hz
- Toleranță de tensiune: ±10% (DC) – +10%÷-15% (AC)
- Putere absorbită: 10 W (DC) – 19 VA (la pornire AC), 12 VA (menținere AC)
- Factor de funcționare: ED 100%
- Clasa de izolație: H (180°C)
- Conexiune electrică: conector DIN EN 175 301-803-A
- Grad de protecție: IP65 cu conector
Versiuni speciale disponibile la cerere
Exemplu de codificare
6. 3. 8. M. 105. A. 6. B
- SERIA 6
- 3 = Numărul de porturi și funcții
- 0 = interfață
- Z = 2/2 căi – NC
- 3 = 3/2 căi – NC
- 4 = 3/2 căi – NO
- 8 = Conexiune
- 0 = interfață
- 3 = G3/8
- B = G1/8
- C = cartuș Ø4
- M = Tipul corpului
- 105 = corp filetat G1/8 – orificiu Ø 2 mm
- 15E = corp filetat G3/8 – orificiu Ø 2,5 mm
- 15F = corp filetat G3/8 – orificiu Ø 3 mm
- 156 = corp filetat G3/8 – orificiu Ø 4 mm
- 450 = corp cu interfață rotativă – orificiu Ø 2 mm
- 45E = corp cu interfață rotativă – orificiu Ø 2,5 mm
- 457 = corp cu interfață fixă – orificiu Ø 2 mm
- 101 = colector simplu
- 102 = colector – 2 bucăți
- 103 = colector – 3 bucăți
- …
- A = Materialul bobinei
- A = PPS
- 6 = Dimensiunile solenoidului
- 6 = 32×32
- B = Tensiune și putere absorbită
- B = 24V 50/60 Hz – 12 VA
- C = 48V 50/60 Hz – 12 VA
- D = 110V 50/60 Hz – 12 VA
- E = 230V 50/60 Hz – 12 VA
- 2 = 12V DC – 10 W
- 3 = 24V DC – 10 W
- 4 = 48V DC – 10 W
- 5 = 72V DC – 10 W
- 6 = 110V DC – 10 W
- 8 = 160V DC – 10 W
- = Versiuni
- = standard
- LT = pentru temperaturi scăzute
